產品中心

分布式光伏并網柜

購買咨詢: 13655813266
產品名稱:

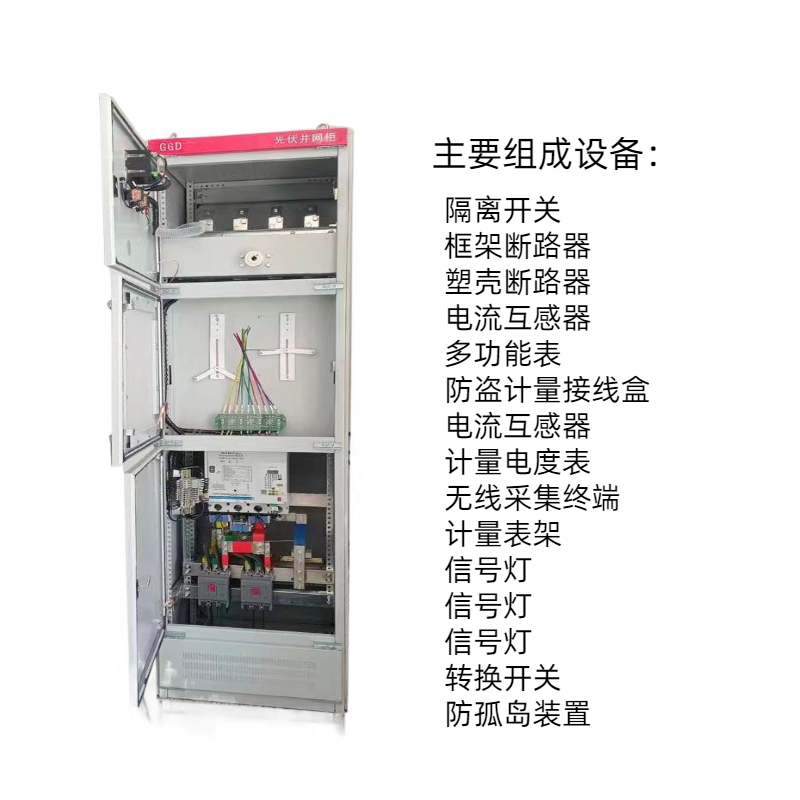

分布式光伏并網柜
產品類型:
GGD
產品型號:
光伏并網柜
  • /upload/image/2023/20230619110053_38896.jpg
產品詳情


光伏并網柜設計要求

●光伏并網柜的箱體應有足夠的機械強度,在運輸、安裝中不發生變形,且外型美觀。外殼油漆噴涂均勻并具有抗暴曬、抗腐蝕、牢固的防附著力等特點。

●光伏并網柜的箱體采用金屬材料,具有抗暴曬、不易導熱、抗風化腐蝕及抗機械沖擊等特點。開關柜金屬框架均具有良好的接地,至少設置2個接地端子,并標有明顯的保護接地符號。

●光伏并網箱體應能夠從底部引入電纜。

●光伏并網柜箱體防護等級不低于IP65。

●光伏并網柜柜體設計滿足自然通風要求,散熱性能良好,方便現場安裝。柜頂四角配備可拆卸的起吊環。柜體采用厚度不低于2mm的冷軋鋼板制作。

●光伏并網柜箱門、隔板采用靜電環氧噴塑并進行橘紋處理消除眩光。

●母線的連接應采用防腐處理的螺栓、螺母、套管。母線應按國家標準(GB)的規定排列和標記。

●光伏并網柜內元件的溫升應不超出所采用標準的允許溫升極限。

●光伏并網柜內元件除應能滿足木回路的參數要求外,還應保證在規定的額定條件下安全可靠地運行,且其安裝應易于檢查和維修。

●并網柜單獨設置計量小室,內置雙向智能電表安裝支架一只,負控安裝架一只,表計上下空間符合相關要求。計量室單獨開門,可鉛封,帶透明觀察窗,以便觀察抄表,在合適位置預留傳感器電纜孔一個(直徑60mm)。

●光伏并網柜的斷路器帶欠壓脫扣功能,電壓整定70%,并預留一對一開一閉觸點,設置開關狀態指示,電壓、電流指示。

●防雷模塊具有過熱、過流保護功能。防雷模塊劣化后能自動永久斷開。

●提供光伏并網柜內部原理圖、接線示意圖、安裝示意圖。

●光伏并網柜要求安裝相應的斷路器間隔,預留安裝的空間(設計圖紙經買方確認后進行)。

●設置母線室,單獨開門(設計圖紙經買方確認后進行)。

●二次設備、接線應標明原理圖和安裝圖標號,標號應正確、完整、清晰、牢固。

●二次回路的接線端子排安裝位置與一次接線對應,要充分考慮方便用戶安裝接線和檢修。

●二次導線采用阻燃多股銅芯塑料導線。

●光伏并網柜的二次回路承受2kV工頻耐壓試驗無破壞性放電。

●所有進出直流配電柜的控制配線及端子均需做配線標記,該標記的文字與編號應與控制原理圖上的一致。所有配線標記采用阻燃材料。

●配線主回路應按國標規定的顏色和文字標注。
